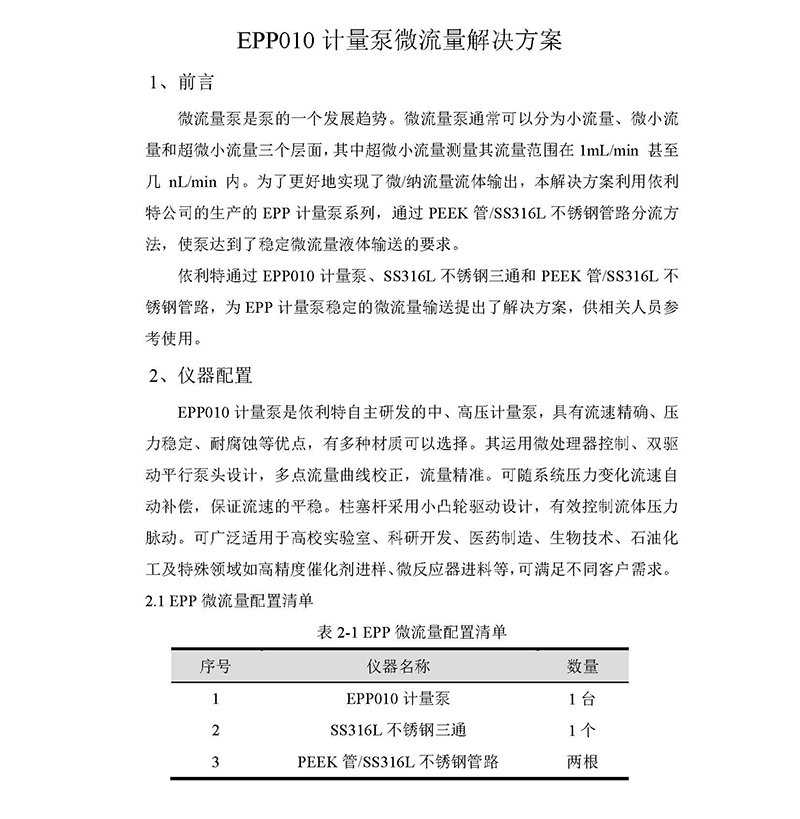

1、前言

微流量泵是泵的一個發展趨勢。微流量泵通?？梢苑譃樾×髁俊⑽⑿×髁亢统⑿×髁咳齻€層面，其中超微小流量測量其流量范圍在 1mL/min 甚至幾 nL/min 內。為了更好地實現微 / 納流量流體輸出，本解決方案利用依利特公司生產的 EPP 計量泵系列，通過 PEEK 管 / SS316L 不銹鋼管路分流方法，使泵達到穩定微流量液體輸送的要求。

依利特通過 EPP010 計量泵、SS316L 不銹鋼三通和 PEEK 管 / SS316L 不銹鋼管路，為 EPP 計量泵穩定的微流量輸送提出了解決方案，供相關人員參考使用。

2、儀器配置

EPP010 計量泵是依利特自主研發的中、高壓計量泵，具有流速精確、壓力穩定、耐腐蝕等優點，有多種材質可以選擇。其運用微處理器控制、雙驅動平行泵頭設計，多點流量曲線校正，流量精準?？呻S系統壓力變化流速自動補償，保證流速的平穩。柱塞桿采用小凸輪驅動設計，有效控制流體壓力脈動?？蓮V泛適用于高校實驗室、科研開發、醫藥制造、生物技術、石油化工及特殊領域如高精度催化劑進樣、微反應器進料等，可滿足不同客戶需求。

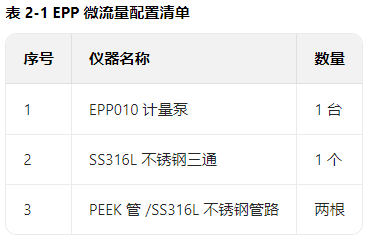

2.1 EPP 微流量配置清單

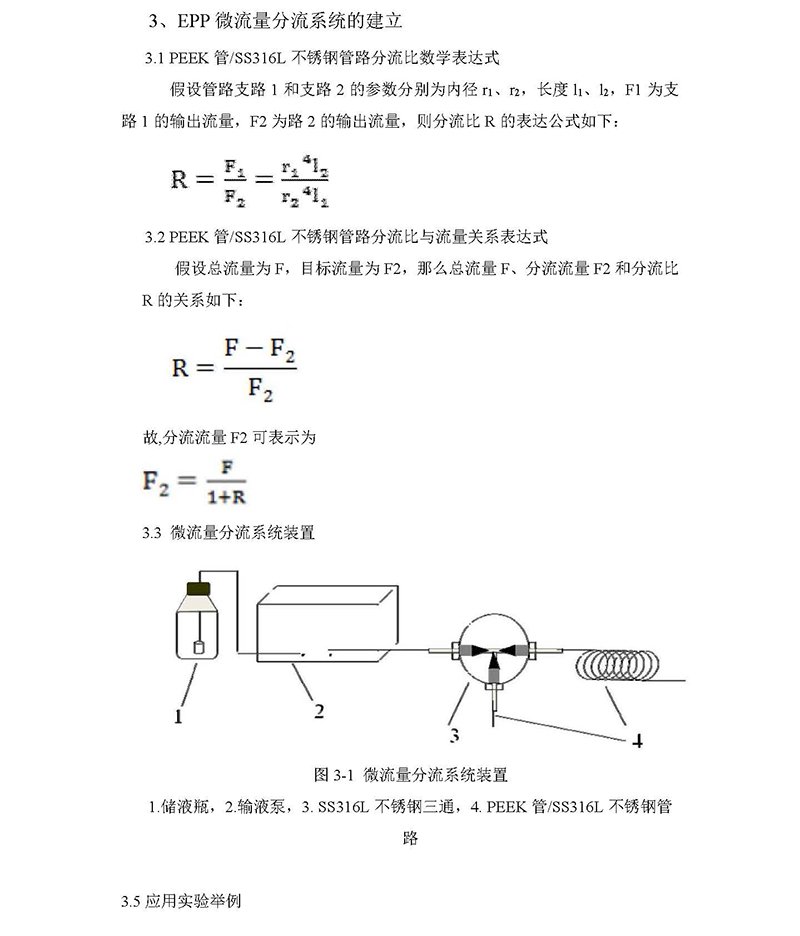

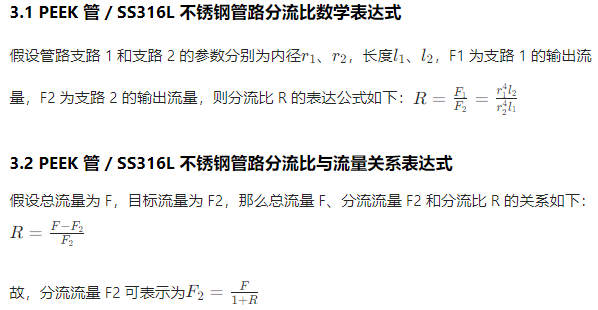

3、EPP 微流量分流系統的建立

3.3 微流量分流系統裝置

圖 3-1 微流量分流系統裝置

1. 儲液瓶；2. 輸液泵；3.SS316L 不銹鋼三通；4.PEEK 管 / SS316L 不銹鋼管路

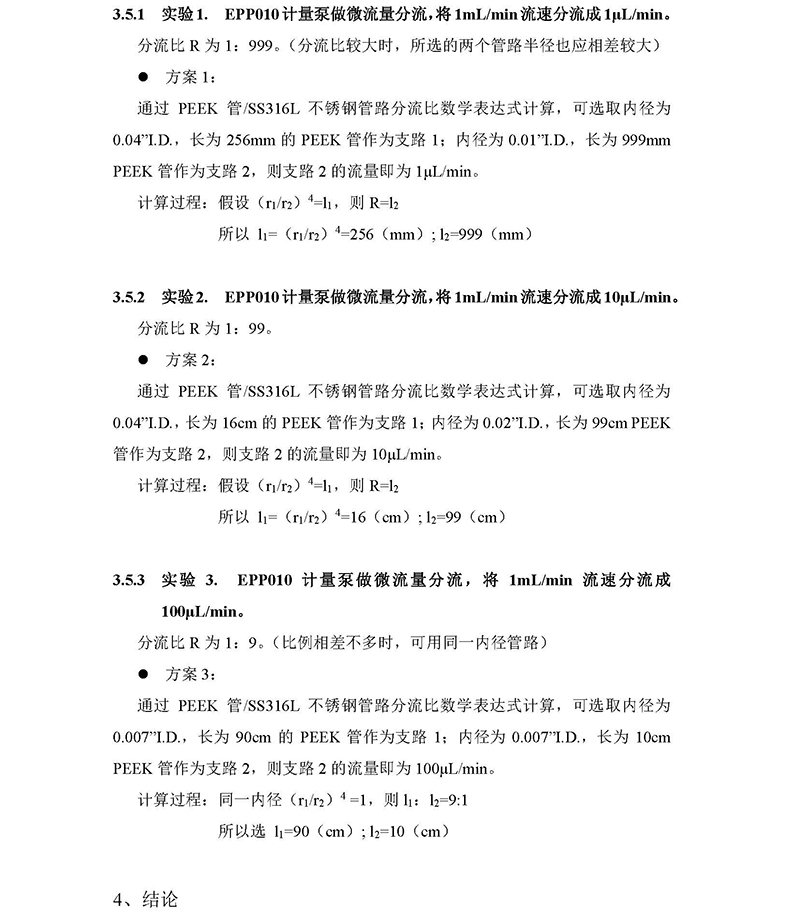

3.5 應用實驗舉例

3.5.1 實驗 1. EPP010 計量泵做微流量分流，將 1mL/min 流速分流成 1μL/min

分流比 R 為 1:999。（分流比較大時，所選的兩個管路半徑也應相差較大）

方案 1：

通過 PEEK 管 / SS316L 不銹鋼管路分流比數學表達式計算，可選取內徑為 0.04”I.D.、長為 256mm 的 PEEK 管作為支路 1；內徑為 0.01”I.D.、長為 999mm 的 PEEK 管作為支路 2，則支路 2 的流量即為 1μL/min。

3.5.2 實驗 2. EPP010 計量泵做微流量分流，將 1mL/min 流速分流成 10μL/min

分流比 R 為 1:99。

方案 2：

通過 PEEK 管 / SS316L 不銹鋼管路分流比數學表達式計算，可選取內徑為 0.04”I.D.、長為 16cm 的 PEEK 管作為支路 1；內徑為 0.02”I.D.、長為 99cm 的 PEEK 管作為支路 2，則支路 2 的流量即為 10μL/min。

3.5.3 實驗 3. EPP010 計量泵做微流量分流，將 1mL/min 流速分流成 100μL/min

分流比 R 為 1:9。（比例相差不多時，可用同一內徑管路）

方案 3：

通過 PEEK 管 / SS316L 不銹鋼管路分流比數學表達式計算，可選取內徑為 0.007”I.D.、長為 90cm 的 PEEK 管作為支路 1；內徑為 0.007”I.D.、長為 10cm 的 PEEK 管作為支路 2，則支路 2 的流量即為 100μL/min。

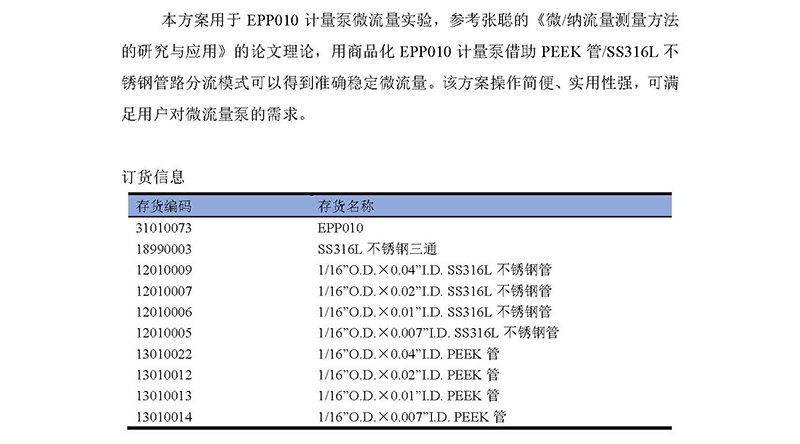

4、結論

本方案用于 EPP010 計量泵微流量實驗，參考張聰?shù)摹段?/ 納流量測量方法的研究與應用》的論文理論，用商品化 EPP010 計量泵借助 PEEK 管 / SS316L 不銹鋼管路分流模式可以得到準確穩定的微流量。該方案操作簡便、實用性強，可滿足用戶對微流量泵的需求。

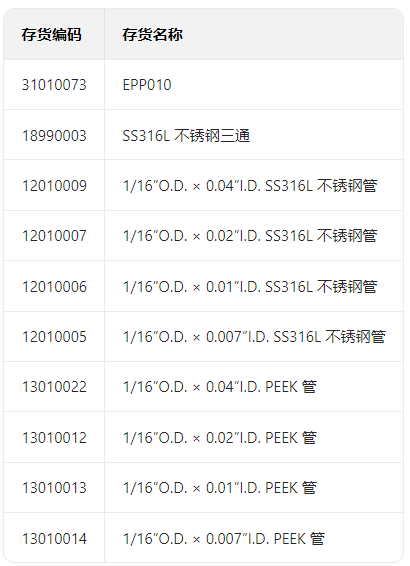

訂貨信息

完整方案（PDF 版）下載提示

上述內容為《EPP010 計量泵微流量解決方案》核心摘要，完整 PDF 文檔包含以下關鍵內容，點擊鏈接即可獲?。?/span>

高清資料：圖 3-1 微流量分流系統裝置高清裝配圖、不同管路材質（PEEK/SS316L）實物對比圖；

計算工具：分流比快速計算表（含 10 + 組常用流量組合的管路參數推薦）、流量補償系數修正公式及示例；

應用數據：3 組實驗的實際流量穩定性測試報告（RSD＜1.5%）、不同壓力下（0-10MPa）的流量偏差數據；

操作指南：管路連接分步示意圖、計量泵流速校準步驟及視頻教程。
